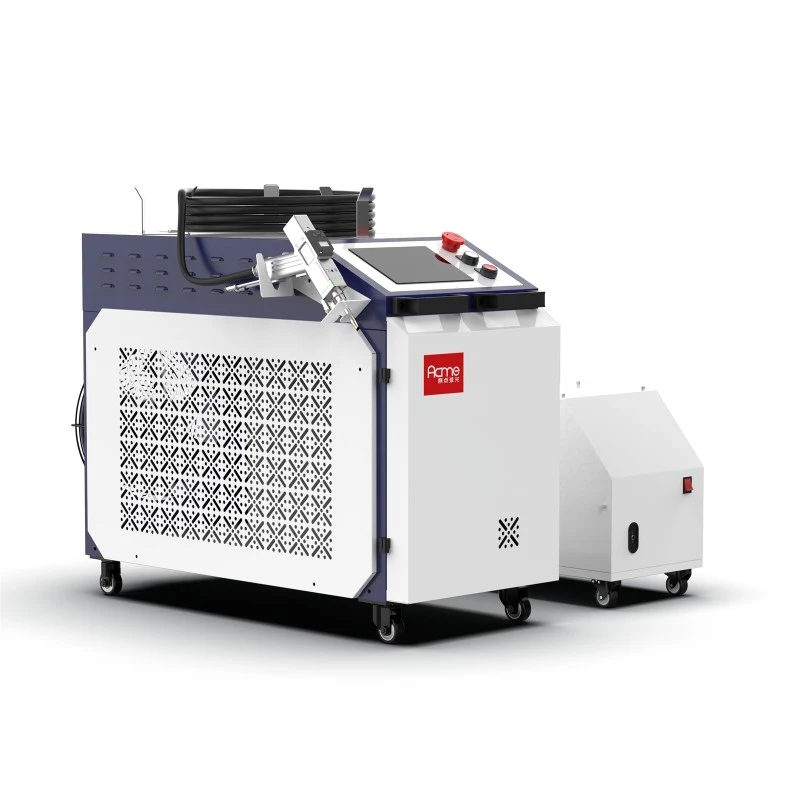

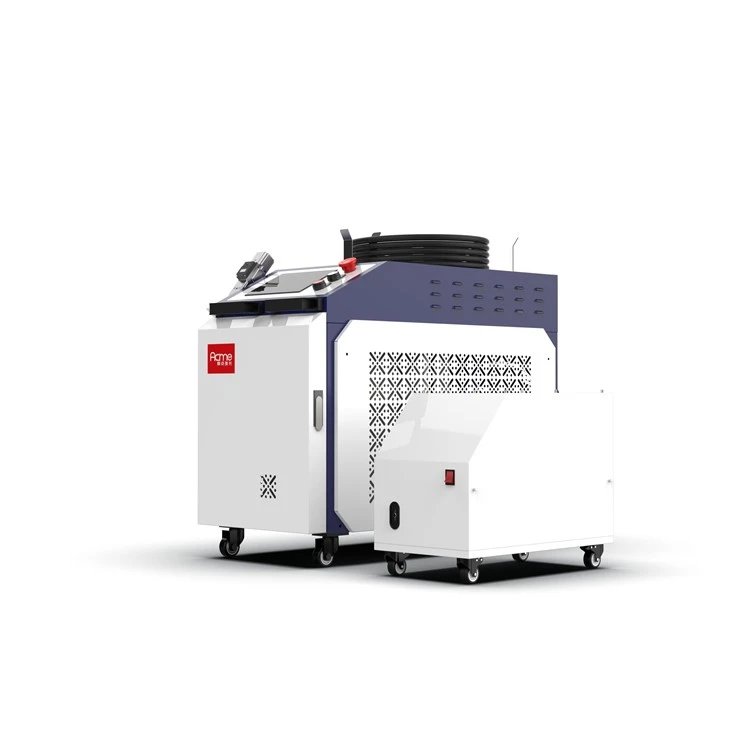

레이저 용접기
레이저 용접 기계
- 시스템은 레이저 소스, 수냉식 시스템, 용접 헤드 및 와이어 피더로 구성됩니다.
- 휴대용 용접기는 레이저 용접의 유연성, 고효율 및 높은 용접 품질을 고려합니다. 그리고 사용하기 전에 최소한의 교육이 필요합니다.
- 장비의 모듈식 설계 및 레이아웃은 전문적인 외관을 제공하고 유지 관리 및 디버깅이 쉬운 구조를 제공합니다.
기술적인 매개변수 및 구성
|
요소 |
구성 |
|
|
레이저 소스 |
Maxphotonics, 중국산 |
|
|
커팅 헤드 |
Au3tech, 중국산 |
|
|
물 냉각기 |
중국 한리 |
|
|
용접 헤드 |
Au3tech, 중국산 |
|
|
매개변수
|
정격 출력 전력(w) |
1500/ 2000 |
|
출력 전력 조정 범위 |
10~100(%) |
|
|
중심 파장(nm) |
1080±10 |
|
|
줄 길이 |
10m |
|
|
일하는 방식 |
연속/변조 |
|
|
출력 전력 안정성 |
<±1% |
|
|
적색광 전력(uW) 미리보기 |
200 |
|
|
온도 범위 |
15-35oC |
|
|
습도 범위 |
<70% No condensation |
|
|
용접 두께 권장 사항 |
0.5-3MM |
|
|
용접 갭 요구 사항 |
0.5mm 이하 |
|
|
냉각 유형 |
수냉식 |
|
레이저 용접 능력표
레이저 용접기 주요 부품
|
|
손잡이형 파이버 레이저 용접기
|
|
|
Maxphotonics 파이버 레이저 소스 용접 기계용 CW 파이버 레이저 소스 |
|
|
Au3tech 레이저 용접 헤드
워블링 레이저 용접 패턴 원격 레이저 제어 0장기간 사용 시 .9kg 트리거 및 안전 설계 |
|
|
한리 물 냉각기 레이저 소스 및 용접 헤드 냉각 |
|
|
제어판 및 시스템 증권 시세 표시기5000 모델 고성능 제어 시스템으로 작동되는 이 기계는 매우 사용자 친화적이면서 작동하기 쉽습니다. 올바른 값을 설정하면 초보자도 짧은 시간에 이 기계를 다룰 수 있습니다.
|
스윙 워블 용접 헤드 소개:
⚫ 정밀광학소자로서 빔의 안정성이 우수합니다.
⚫ 멋진 외관과 인체공학적 경량 디자인으로 장시간 손에 쥐고 있어도 편안합니다.
⚫ 이중 보호 렌즈 디자인.
⚫ 광점은 중앙 위치로 조정될 수 있습니다.
⚫ 라인빔, 쉬운 작동, 높은 견고성, 좋은 용접 조인트.
⚫ ppi는 D20- F600 클리닝 렌즈를 사용하여 80mm 빔 폭을 달성했습니다.
⚫절단 및 녹 제거 기능으로 전환할 수 있으며 작동이 쉽습니다(선택 사항, 추가 비용).
레이저 용접기 포장 세부 정보
| 힘 (KW) | FLW-1000W | FLW-1500W | FLW-2000W | FLW-3000W |
| 작업 모드 | 1kw 레이저 용접기 | 1.5kw 레이저 용접기 | 2kw 레이저 용접기 | 3kw 레이저 용접기 |
| 총 전력 | 6.2 kw | 7.7kw | 10 kw | 14.4 kw |
| MAX 레이저 소스 크기 | 485x145x570 밀리미터 | 482.6x133x550 밀리미터 | 482.6x172x850mm | |
| 전압 입력(V,Hz) | 단상 220V,50Hz | 단상 220V, 50Hz | 단상 220V, 50Hz | 3-상 380V,50Hz |
| 기계 중량(kg) | 117kg (와이어 피더 포함) | 120kg (와이어 피더 포함) | 130kg (와이어 피더 포함) | 190kg (와이어 피더 포함) |
| 호스트 머신 크기 | 980x486x807mm(가로*세로*높이) | 980x486x807mm(가로*세로*높이) | 980x486x807mm(가로*세로*높이) | 1110x620x1060mm(길이*너비*높이) |
| 와이어 피더 무게 | 17.5kg | 17.5kg | 17.5kg | 17.5kg |
| 와이어 피더 크기 | 580x310x460mm (기계만: 500x245x390mm) | |||
| 패키지 차원 | 1110x580x1320mm | 1110x580x1320mm | 1110x580x1320mm | 1250*590*1550 밀리미터 |
| 총 무게 | 143kg | 146kg | 159kg | 232kg |
| 물 냉각기 | SCHYTJ-1500 | SCHYTJ-1500 | SCHYTJ-2000 | SCHYTJ-3000 |
| 냉각제 | R32(디플루오로메탄) | |||
| 냉매충전량 | 300g | 300g | 350g | 600g |
| 물탱크 용량 | 11L | 11L | 11L | 13L |
휴대용 레이저 용접기
